ASME标准中焊接接头分类、检测及系数的选取
行业信息 | 2018-07-10

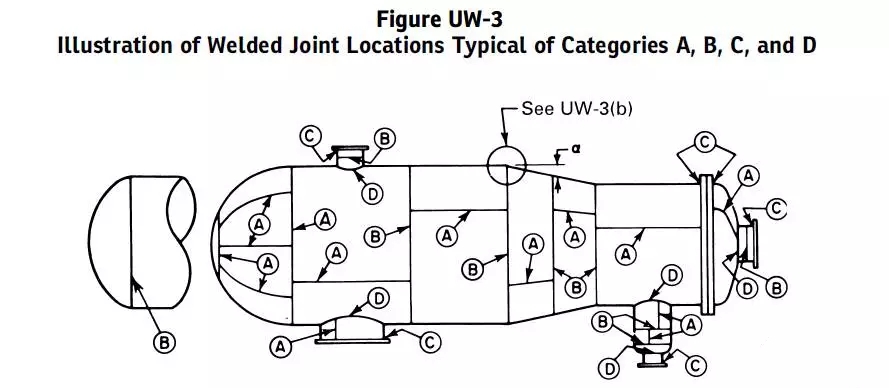

在ASME标准中按接头所在位置将焊接接头分为A、B、C、D四类，这与国标的分类一致。焊接接头分类原则如下：
A类:圆筒、锥壳的纵向和螺旋形接头，球壳、成型封头或平板(包括矩形截面容器各侧板)上任意方向的拼接接头，连接球壳和圆筒等壳体的环向接头。
B类:壳体或变径段上的环向接头，连接各成型封头(球壳除外)至壳体的环向接头（根据半顶角α是否小于30°而属对接或角接接头， 但都属B类)。
C类:连接法兰、管板或平盖至壳体的接头，连接矩形截面容器各侧板的接头，可以是对接或角接（有一件涉及平板时）(矩形容器各侧板视为壳体)。
D类:连接接管与壳体或矩形截面容器侧板的接头，可以是对接或角接(都是壳体或矩形截面容器侧板时)。
可以说这与国标唯一的区别就是接管与带颈对焊法兰的连接，在国标中这种接头属于B类，在ASME中属于C类。
无损检测要求：
全部射线检测: UW-11(a)：储存致死物料容器的所有对接焊缝，
公称厚度超过38mm的所有对接焊缝，按表UW-12中(a)栏(即全部检测)选用焊接接头系数的A类和D类对接焊缝，气压试验容器围绕开孔的全部焊缝，所有连接焊缝(应理解为包括对接和角接)，包括非受压件与受压件的连接焊缝，其角焊缝厚度大于6mm时，其全长应予检测 (当为角焊缝时则为全部磁粉或液体渗透检测)(UW-50)。
抽样射线检测:除UW-11(a)(5)(b)要求者外，按表UW-12中(b)栏(即抽样检测)选用焊接接头系数的A类和D类对接焊缝 (每一容器中每15m或其余不足15m者作一处检测)，由AI选定 (UW-52)，是有助于焊接质量控制的手段。
不作射线检测:仅按外压设计或按表UW-12中(c)栏(即不作检测)选用焊接接头系数的A类和D类对接焊缝。
射线或超声波检测:某些方法焊接的焊缝[UW-11 (d)、(e)、(f)]按超声波检测，容器使最终封闭焊缝无法进行射线检测时， 可以超声波检测代替，缺少适当的射线检测设备而用超声波检测是不允许的[UW-11(a)(7)]。
规范标志：全部射线检测者，标志为RT1；如A类接头拟取为1.0，因而对和A类相交的B类或C类对接接头作抽样检测者，标志为RT2；抽样射线检测者，标志为RT3；只有容器的部分接头满足规范要求的检测规定，或标志RT1、RT2、RT3都不合适时，标志为RT4[UG-116(e)]。
焊接接头系数的选用：
用于设计公式中的承受最大主应力的对接、搭接、接头，由接头结构型式、探伤程度按表UW-12查取。对按表UW-12(a)栏(即100%检测者)查取E值的A类和D类对接接头[包括无缝管，相当于带 (1) 型焊缝并100%检测者， UW-12(d)]，要求:连接容器筒节或封头的A类和B类焊缝应是(1)型或(2)型;与容器A类焊缝相交的B类或C类对接焊缝至少要抽样检测(注意:此抽样检测不能用来满足任何其它焊缝递增量的抽样检测规则)[还包括UW-9(d)和UW-14(b)的抽样也不能用来满足任何其它焊缝递增量的抽样检测规则]，如不满足，则只能按表UW-12(b)栏查取[UW-11(a)(5)] [是指拟用a栏查取E值者，不包括在许用应力中已引入0.85的焊接管。此类焊管按无缝管完全同样的方法确定接头系数，UW-12(e)]， 所以无缝管或焊接管的系数要取 1.0是有条件的 (焊接管的系数取1.0实际上相当于0.85)。承受压缩应力时，取E=1.0。
